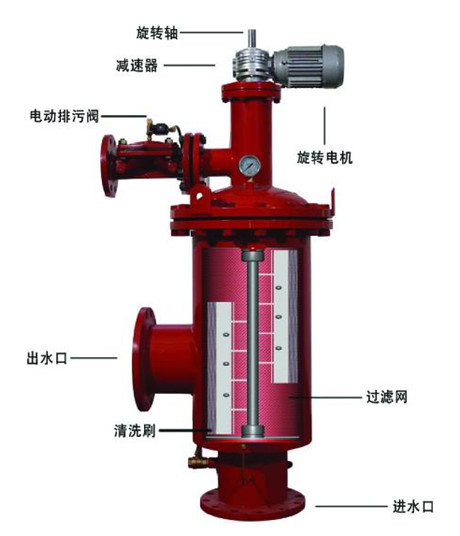

自清洗过滤器是在水处理行业应用比较广泛的设备，其简单的设计以及良好的性能使污水达到佳的过滤效果。主要组件有：电机、电控箱、控制管路、主管组件、滤芯组件、316l不锈钢刷、框架组件、传动轴、进出口连接法兰等。　自清洗过滤器克服传统过滤产品的纳污量小、易受污物堵塞、过滤部分需拆卸清洗且无法监控过滤器状态等众多缺点，具有对原水进行过滤并自动对滤芯进行清洗排污的功能，且清洗排污时系统不间断供水，可以监控过滤器的工作状态，自动化程度很高。覆盖了由10um到3000um的各种过滤精度的需求。

自清洗过滤器，运行及控制不需外接任何能源就可以自动清洗过滤，自动排污。反冲洗期间不断流，清洗过滤周期可以调节，自清洗过滤时间默认为10-60/s，清洗过滤损失水量只占过滤水量的0.08－0.6%；过滤精度可达10-3000 微米；工作压力可达1.0-1.6mpa；单台流量：4-4160m/h。可立式、卧式、倒置任意方向任意位置安装，可用于工业、农业、市政电力、电子、医药、食品、印染、建筑、钢铁、冶金、造纸等各行各业水过滤。

自清洗过滤器是一种利用滤网直接拦截液体中的杂质，漂浮物，颗粒物等，同时降低水的浊度，减少污垢，同时保障后面设备正常工作及使用寿命的精密设备，它具有可自动排污的特点。



全自动刷式自清洗过滤器设有多个过滤清洗装置，当水从过滤器进水口进入分别进入各滤筒内部，杂质被拦截在过滤筒内壁，过滤后的干净水从出水口流出，当滤筒内壁的杂质越积越多时，进出口的压差达到预设值或达到清洗时间或手动预制时，过滤器将开始自清洗过程。



1.运行过程：整个自清洗过程包含两个步骤：打开位于自清洗过滤器上的自动排污阀；电机带动自清洗过滤器滤网内的清洗系统，被滤网所拦截下来的杂质从排污阀排出。清洗时系统不断流，自清洗过滤器的整个运行过程由随机配备的一个智能控制箱来控制。控制方式可选压差、时间、手动及plc控制。运行时，水由进水口进入过滤器，首先经过粗滤芯组件滤掉较大颗粒的杂质，然后到达细滤网，通过细滤网滤除细小颗粒的杂质后，清水由出水口排出。在过滤过程中，细滤网的内层杂质逐渐堆积，它的内外两侧就形成了一个压差。当这个压差达到预设值时，将开始自动清洗过程：排污阀打开，主管组件的水力马达室和水力缸释放压力并将水排出；水力马达室及吸污管内的压力大幅下降，由于负压作用，通过吸嘴吸取细滤网内壁的污物，由水力马达流入水力马达室，由排污阀排出，形成一个吸污过程。当水流经水力马达时，带动吸污管进行旋转，由水力缸活塞带动吸污管作轴向运动，吸污器组件通过轴向运动与旋转运动的结合将整个滤网内表面完全清洗干净。整个清洗过程将持续数十秒。排污阀在清洗结束时关闭，增加的水压会使水力缸活塞回到其初始位置，过滤器开始准备下一个冲洗周期。在清洗过程中，过滤机正常的过滤工作不间断。

2.反冲洗能自动进行的原理：前面说过，反冲洗是靠液压阀打开和液压缸活塞的动作来实现的，而这些都是通过反冲洗控制器来控制的。反冲洗控制器根据从过滤器进、出口传过来的压差值能准确控制液压阀和液压缸，而控制器的动力来自于管线自身的压力。

3.自清洗过滤器特性：进行反冲洗时不间断供水，整个反冲洗是以吸嘴净滤网每一点这样的方式实现的。反冲洗时只是吸嘴与细滤网之间很小的局域压力发生变化，而收集器与液压缸的动作也不影响正常的供水。同时，在进行反冲洗时所消耗的水量很少，以流量为300m3/h．的过滤器为例：其反冲洗流量为35—40m3/h，反冲洗时间为7—15秒，反冲洗水量为80—160l。

单台流量:300~2800立方/小时更大流量可多机并联

工作压力:0.2mpa

工作压力:1.6mp、2.5mp、4.0mpa

工作温度:70℃

过滤精度：100~3500微米.

控制方式:压差,时间及手动

清洗时间:60秒

清洗机构转速:14rpm

清洗压损:0.01mpa

控制电压:交流220v

额定电压:三相,220v,380v,50hz



注：h2*为打开过滤器所需尺寸

1.自清洗过滤器只能按铭牌上面所标示的额定电压/频率使用。

2.每隔一段时间就应对过滤器进行保养。清洗及保养之前，请务必将自清洗过滤器电源断开。

3.请确保电线插头不要在清洗是弄湿否则在重新接通电源前必须将插头擦干。

4.不能用湿手拔掉电源线插头。

5.如果过滤器损坏，特别是电源线损坏时不能使用。

6.请确保自清洗过滤器在正确的水位中工作，过滤器不能在无水情况下使用。

7.请勿私自拆解或维修，以避免造成危险或对机体造成损坏，维修应由专业人士
