玻璃钢立式浅层

砂滤器（英文sand filter）即浅层介质过滤器（英文：shallow medium filter），它是一种利用过滤介质去除水中各中悬浮物、微生物、以及其他微细颗粒，达到降低水浊度、净化水质效果的一种高效过滤设备。常用滤料有石英砂、活性碳、无烟煤、锰砂等。 广泛运用到农业灌溉、化工、石油、冶金、工矿等各行业。

钢制立式浅层

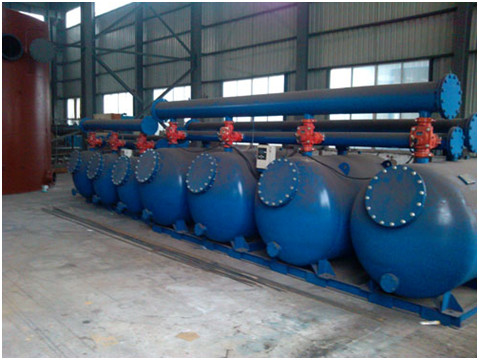

卧式浅层

正常工作时：

需过滤的水通过进水口达到介质层，这时大部分污染物被截留在介质上 表面，细小的污物及其他浮动的有机物被截留在介质层内部，以保证生产系统不受污染物的干扰，能良好的工作。

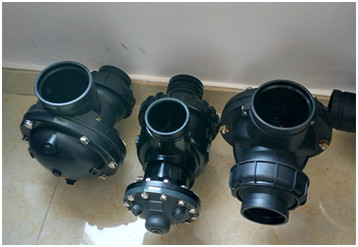

两位三通阀

运行后，当水中杂质和各种悬浮物达到一定量的时候，该过滤系统能通过压差控制装置实时检测进出口压差，当压差达到设定值的时，电控plc会给控制系统中的三通水力控制阀发送信号。

三通水力控制阀会通过水路自动控制其对应过滤单元的三通阀门，让其关闭进口通道同时打开排污通道，这时由于排污通道压力较小，其他过滤单元的水会在水的压力作用下由通该过滤单元的出水口进入，并持续冲刷该过滤单元的介质层，从而达到清洗介质的效果，冲洗后的污水在水压的作用下由该过滤单元的排污口进入排污管道，完成一次排污过程。该种过滤器也可采用定时控制的方式进行排污，当时间达到定时控制器设定的时间时，电控盒发出排污清洗信号给三通水力控制阀，具体排污过程如上。

 浅层过滤器是一创新，砂层厚度仅40 mm，球形外壳合独特的内部设计可以确保过滤时水流平稳，过滤效果好；反洗时形成内湍流，反洗效率高，时间短，反洗耗水量是传统砂滤器的30%左右。改变了传统砂滤器、无阀滤池反冲洗费水、反冲洗不完全、笨重等特点，成为介质过滤器行业的新秀。

  浅层过滤器过滤系统采用模块式设计，根据流量、占地等不同，可灵活组合。系统可采用时间、压差等多种方式自动启动反冲洗，全自动运行。系统内各过滤单元依次反洗，反洗时不中断出水。

  全自动控制过滤系统采用模块化设计，根据流量的大小，选择多个过滤单元。可采用时间，压差等多种方式自动启动反冲洗，系统内各过滤单元依次进行反冲洗，其他单元仍然在过滤。 反冲效率高，反冲时间短，反冲洗时节水（反洗耗水率小于1%）。 系统占地面积小，可以根据实际用地情况灵活设计过滤单元的排列。系统重量轻，不需要特别的地基，一般水泥地面即可全塑系统，耐腐蚀性好采用asm滤料，具有更好的耐细菌污染能力，反冲洗效果更好。

浅层过滤器过滤系统重量轻，不需要特别的基础，一般水泥地面即可，系统占地面积小，可以根据实际情况灵活布置，安装方便。

浅层过滤器过滤系统可以应用于各种水处理行业，如：

1. 工业用水的过滤---对水质有一定系统要求。如：钢厂氧枪水、锅炉、热交换器供水的过滤等，可过滤掉水中的杂质，避免管路几喷嘴的堵塞。

2. 工业循环水的过滤系统。

3. 原水的处理---可对地表河水、湖水、海水、水库水、井水以及城市自来水作为水源的城市小区分质供水等进行过滤，除去水中的砂粒、悬浮物、藻类、有机物等。

4. 农业灌溉---尤其适用于高流量、杂质含量好的水源，如农田水利灌溉、公园及高尔夫球场上草坪的灌溉等。

5. 食品加工工业用水，造纸行业，电厂工业循环水的处理等，工业及医疗用纯净水的预处理。工业生产水的再循环、工业废水处理。

6. 水产业、游泳及水上乐园等行业。

7.景观循环水。

8．用于要求出水浊度≤5mg/l能符合饮用水质标准的工业用水、生活用水及市政给水系统；

9．工业污水中的悬浮物、固体物的去除；
　　10．可用作离子交换法软化、除盐系统中的预处理设备，对水质要求不高的工业给水的粗过滤设备；

以及用在游泳池循环处理系统、冷却循环水净化系统等，已经是替代传统砂滤器、无阀滤池的首选。

1．将过滤系统安装在一个水平的、坚固的地面上。

2．按照装配图将整个过滤系统与管路进行连接。

3．安装过程中注意进出口的方向一定要正确。

4．检查过滤器内部分离盘上滤水帽的排列是否正确。

5．滤料的加入：通过过滤器端盖上面的加料口加入，石英砂滤料高度为40cm.

6．拧紧加料口端盖手柄，密封加料口。

7．让水流入过滤系统，检查有无泄漏。

8．参考控制系统连接图，将控制系统与阀组及压差开关相连。

1．过滤器筒体直径及加入的介质粒径及水质不同，流量有差异。过滤器直径ф48"，过滤器流量30m³/h。

2．在过滤器初次投运时建议进行反洗。

3．当以下任一项条件达到时，过滤系统将进行反洗过程。

a. 当过滤器进出口的压差过到0.5bar时。

b. 当过滤器运行时间达到控制器设定的时间间隔（8-24小时）时，根据水质不同，所定时间有差异。

c. 以上两者结合使用，能确保过滤器为用户提供较佳过滤水质。

4．如何手动进行反清洗，详见控制系统操作手册。

5．过滤器筒体直径及加入的介质不同，反洗流量也有差异。过滤器直径ф48"，过滤器反洗流量45-90m³/h，建议反洗压力2.5-2.8bar。

1． 氯化处理：

a.  每隔一年，给过滤器灌满水，在过滤器本体内放入一包氯制剂，并保持半小时左右，此过程过滤器的出口是关闭的（即无负载状态），然后将此包拿出，并进行反洗。

b． 根据滤层的情况，可能需要进行额外的氯化过程。

2． 滤层/砂检测

a． 每隔一个月，打开过滤器上端盖，检查滤层表面，应该是平整清爽的，不应该有沟槽。

b． 如果很难分辨而沟槽确实存在，排空过滤器内积水，使用一根柔性管，用高压水来混合滤料使之易碎。

c． 必须要小心，一定不能损伤到底部的滤水帽。

3.  滤料的更换

在经过上述步骤后，滤料仍然不是很干净，则有必要进行更换。

a. 打开上人孔。

b. 小心地打开位于过滤器侧面的检修端盖，排干过滤器内积水，然后取出内部的滤料。

c. 彻底清洗过滤器内部。

d. 仔细检查内部滤水帽及以内部涂层情况，有必要的话进行维修或是更换。

e. 关闭侧面检修口端盖。

f. 按照前页的介绍，从过滤器上部加料口加入新滤料。

g. 运行过滤系统并检查有无泄漏。

4.  额外维护

a.  每隔一年，加料口、阀门、压差计、压力表需用进行维护检查。

b. 保护涂层如果破损，需要立即进行维修，在给它涂上油漆以前，破损处要用钢刷清理干净。
