彗星式纤维过滤器
一、 概述
彗星式纤维束 过滤器是一种结构先进、性能优良的纤维过滤设备。它采用彗星式纤维作为滤元。

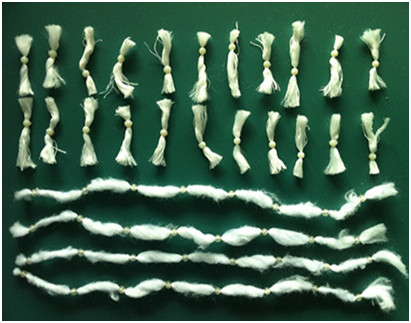

“彗星式纤维滤料”，形象地说即为——颗粒状的滤料象彗星一样拖着长长的“尾巴”—— 彗星纤维。该过滤材料的特点是一端为松散的纤维丝束，又称“彗尾”，另一端纤维丝束固定在密度较大的“彗核”内。
过滤时，密度较大的“彗核”起到了对纤维丝束的压密作用，同时，又由于“ 彗核”的尺寸较小，对过滤断面空隙率分布的均匀性影响不大，从而提高了滤床的截污能力。它既有纤维滤料过滤精度高和截污量大的优点，又具有颗粒滤料反冲洗洗净度高和耗水量少的优点，形成了一种全新的过滤材料。 彗星式纤维滤料在过滤技术和水处理方面有广阔的前景，以该过滤材料及相关过滤技术等三项
关键技术构成的高效水处理系统具有国际先进水平。该滤料是将纤维滤料截污性能好的特征与颗粒滤料反冲洗效果好的特征相结合，形成的一种全新过滤材料。显著的特征就是不对称结构和分形结构，以此材料为核心研制的d 型过滤器、 d型过滤池，解决了高速、高精度过滤和纳污量大三者的统一问题，具有广域、变速、自适应、高效的特点，过滤精度大于 5 微米，推荐滤速达 17-23米/小时，剩余积泥率小于1-2% ，滤床纳污量达到 15-35公斤/m3 ，与传统砂滤器相比，体积减1/2-1/3，反冲洗耗水量减水2/3-1/2。
彗星式纤维过滤材料的规格尺寸经实验研究确定，其合适的尺寸为：φ2.2×0.4×(35~40)( 彗核直径×丝束直径×彗尾长度）。
采用国家863科技成果，生产的彗星式纤维滤料使用期限比普通纤维球长1-2倍，而且不容易分散，过滤精度更高，反冲洗更容易，在过滤技术和水处理方面有广阔的前景。
二、安装及固定：
水平的基础上，用地脚螺栓固定好或焊接在预埋于基础中的锚板上。设备安装好后其水平偏差不得大于5mm。
三、管路的连接：
安装好后，即可安装各管口阀门和外部连接管路。阀门和管路安装前，应将管路内表面和法兰连接面清理干净，以防止铁锈和油污等脏物污染滤层。
设备工作间可布置明渠式排污地沟，地沟的上口用盖板盖好。
设备的进气总管必须高于过滤器的高点，以防止清洗操作失误时水倒流入罗茨风机，如无法达到要求时，应在空气管路上安装逆止阀。
供给电源：控制箱控制电源为ac380v/50hz。
三、操作说明：
1、准备工作
a、设备运行前检查各阀门及配套设备是否能正常工作。
b、检查风机等电器元件的接线是否正确、匹配。
2、滤床充水放松
a、打开排气阀门。
b、启反洗泵，打开下向洗入口阀门、下向洗出口阀门，待水充满滤床后，关闭下向洗出口阀门、下向洗入口阀门，停反洗泵。
3、滤床下向洗
a 、启反洗泵，开空气出口阀门（排气阀门）。并同时打开下向洗入水口、下向洗出水口阀门，延时2分钟后打开空气入口阀门，开风机。监测下向洗出水口出水水质，水质达到入口水水质，即可停止下向洗，一般需20分钟左右。
b 、停止下向洗：停反洗泵，停风机，关闭空气入口、下向洗出口、入口阀门，准备上向洗。
注意：
1、过滤器第一次使用前的第一次清洗为预清洗，较正常清洗须增加1-2倍时间，预清洗时有大量泡沫排出，属正常现象。
2、开风机前，应先打开风机的排空阀，再启动风机，风机正常运行后打开过滤器的压缩空气入口阀门，再逐渐关闭排空阀。
3、滤床清洗时，入、出口压力应保持在0.05-0.1mpa左右。压力太大或清洗水流太急，会造成罗茨风机的电机运行电流过大而烧毁电机。
4、过程中，严禁进水带气。
5、滤床上向洗
a、打开进水泵，同时打开上向洗出口、原水入口、空气入口阀门，开风机。调节阀门开度一般在15°左右，控制水压力0.05-0.1mpa左右，使滤床在清洗过程中总保持满水状态，一般清洗10-15min。
b、待上向洗出口水质达到过滤水质要求即可停止上向洗。
6、排气
清洗结束前，打开风机排空阀，先关闭压缩空气入口阀门和风机，继续清洗3-5min，将过滤器内残余的空气排出后，关闭排气阀，清洗结束。
注意：下列情况会影响过滤出水水质
过滤器滤床清洗后内部残留气体
设备运行时进水带气
清洗空气入口阀门关闭不严
7、成床
a、滤床清洗结束后，打开清水出口阀门，关闭上向洗出口阀门。
b、设备进入正常制水过程
8、预投运
设备在成床状态下，调整进水口阀门（上向洗入口）和上向洗出口阀门的开度，一般为15°，使水的流速流量适当（一般流速为30m/h），取样化验预投运出水水质，当水质达标时，即可投入使用。
9、投运
进水口（上向洗入口）阀门保持开启状态，打开清水出口阀门，并关上向洗出口阀门，设备开始运行。
设备运行后，滤速应控制在30m/h。这时初始过滤阻力（即初始设备的入出口压力差）一般为0.02-0.04mpa，运行时应定期监测入出口压差和滤速。滤速不宜长时间超过30m/h，不得超过50m/h。如出口压力差一般不超过0.1 mpa，设定为0.06 mpa。
注意：下向洗入口阀门必须关严，否则会影响出水水质。
10、滤床失效、滤层放松
设备运行一段时间后，出水水质逐渐恶化至不能达到用水标准时，滤床即进入失效状态；滤床失效时，设备的入出口压差达到0.10-0.25 mpa(参考值)
滤床失效后，即可停止运行，按照3-6的步骤进行再生。
11、设备维护和注意事项
a 、维护滤料性能和更换周期
高效彗星式纤维束过滤器所选用的彗星式纤维束作为滤料，过滤吸附水中的悬浮物以表面物理吸附为主，吸附泥渣后，可用水和空气擦洗的物理方法再生。这种材料的耐热温度为106-127℃，并对各种碱和非氧化性酸有很强的耐腐蚀性，正常情况下连续使用寿命不少于10年。
b 、注意事项
**可能造成出水水质不良的原因
①滤床失效
②清洗不彻底
③进水带气
④混凝剂用量不当
⑤过滤流速波动太大
⑥下向洗入口阀门没有关严
⑦取样化验不准确
**需要特殊清洗的情况
设备在使用过程中，如发现有大量微生物繁殖或吸附大量的油污时，需要特殊清洗，可用2%的naoh溶液将滤料浸泡24小时候，在进行清洗。
c、设备停用时要满水保存，严禁长时间空罐停用。
|
